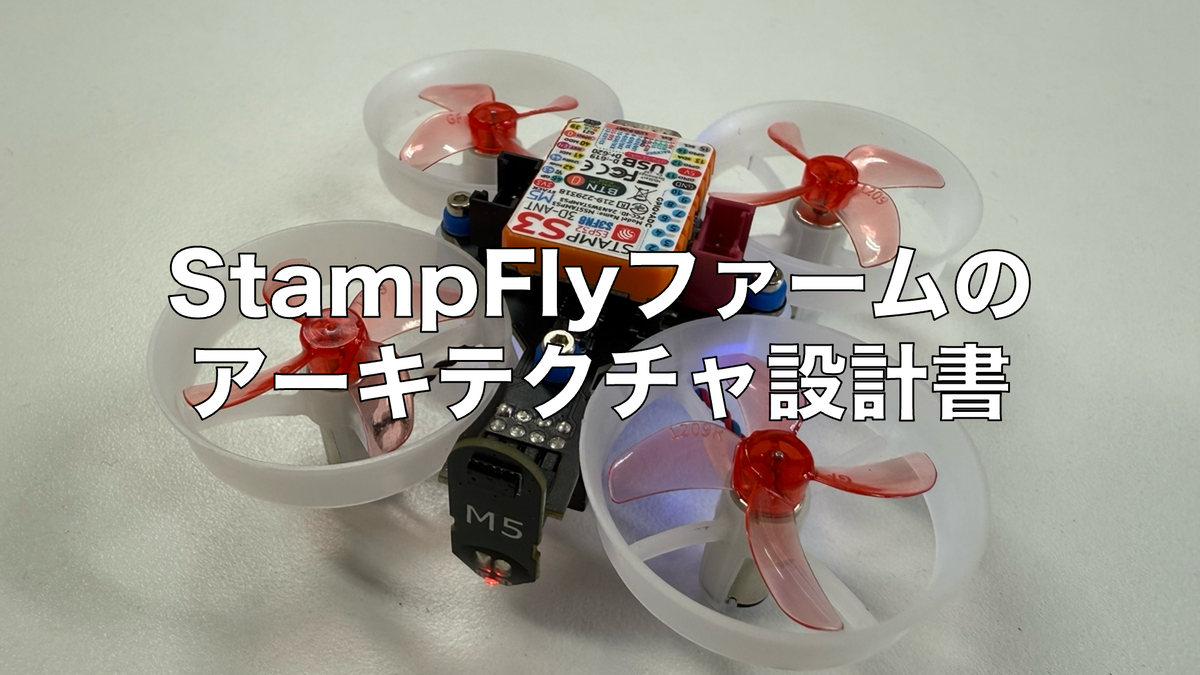

StampFlyのアーキテクチャ設計書を作ったのでこちらに転記します。基本的にはこれらの文章はClaude codeが吐き出したものをちょっとだけ修正して載せているだけです。Githubのレポジトリにも乗っているものですが、いつ頃作ったのかの記録としてブログにも残しておこうと思います

vehicle_new アーキテクチャ設計書

Note: English version follows after the Japanese section. / 日本語の後に英語版があります。

1. 概要

本文書はvehicle_newのアーキテクチャ設計を定義する。要件定義書に基づき、以下の5つのサブ工程を記述する。

サブ工程	内容
3-1. 責務分割	14コンポーネントの定義
3-2. インターフェース設計	軽量Pub-Sub、トピック定義、データ型
3-3. 状態機械設計	状態遷移の実装方針
3-4. データフロー設計	データの流れと同期方式
3-5. タスク設計	FreeRTOSタスクへのマッピング

2. 責務分割（14コンポーネント）

レイヤードアーキテクチャ

┌─────────────────────────────────────────────────┐
│  Application Layer    タスク: StateTask, etc.     │
├─────────────────────────────────────────────────┤
│  Service Layer        状態管理, 通知, ログ, 通信    │
├─────────────────────────────────────────────────┤
│  Algorithm Layer      状態推定, 制御, フィルタ      │
├─────────────────────────────────────────────────┤
│  HAL Layer            IMU, Motor, LED, ToF, etc.  │
├─────────────────────────────────────────────────┤
│  Hardware             ESP32-S3 peripherals        │
└─────────────────────────────────────────────────┘

コンポーネント一覧

#	コンポーネント	責務	レイヤー
1	センシング	センサからデータを読み、トピックに発行	HAL
2	状態推定	センサデータから姿勢/位置/速度を推定（差替可能）	Algorithm
3	状態管理	モード遷移、ARM許可判定、onExit/onEnterコールバック	Service
4	フェイルセーフ	異常検出、system.alert発行（状態管理より上位）	Service
5	離着陸マネージャー	地上/空中判定、TAKEOFF/LANDINGモード統括	Service
6	制御	セットポイント追従演算（差替可能）	Algorithm
7	アクチュエーション	ミキサー＋安全チェック＋モーター出力	HAL
8	コマンド処理	全入力ソース吸収・正規化・調停→セットポイント	Service
9	通信	ESP-NOW/UDP/WiFi/TCP送受信（物理レイヤー）	HAL
10	ナビゲーター	ウェイポイント、経路計画（将来）	Algorithm
11	キャリブレーション管理	バイアス測定・保存・適用（タスクなし、コールバック駆動）	Service
12	パラメータ	パラメータ保持・変更・永続化	Service
13	データロガー	Telemetry/Data Stream/Blackbox	Service
14	通知	LED/ブザーで状態表示（HAL直接操作）	Service

設計原則

「検出」と「判断」の分離: センシングが事実を報告（publish）、状態管理が判断する
インターフェース統一: 制御・状態推定は差替可能な統一インターフェース
コールバック集約: 状態遷移のリセット処理はonExit/onEnterに集約
疎結合: コンポーネント間はPub-Subトピック経由で通信、直接依存しない

3. インターフェース設計

通信方式: 軽量Pub-Sub

StampFlyの制約に最適化した独自設計。

特徴: - 同一MCU内のタスク間通信のみ（プロセス間通信不要） - シリアライズ不要（構造体のメモリ直接共有） - 全トピックはコンパイル時に確定（動的生成不要） - 内部実装はデータフローの特性に応じて使い分け

内部実装の使い分け:

データフロー	内部方式	理由
IMU → 状態推定	Lock-free SPSC Ring Buffer	ISR安全、400Hzロスなし
ToF/Flow/Mag/Baro → 状態推定	FreeRTOS Queue	低レート、シンプルで十分
推定値 → 制御	共有メモリ + Task Notification	最新値のみ、最低レイテンシ
全データ → ログ	Lock-free Ring Buffer	全サンプル保持、ロスなし
推定値/モード → テレメトリ	共有メモリ（最新値）	50Hz間引き、古い値でも可

外部インターフェース（統一）:

// Publisher side
// パブリッシャー側
topic.publish(data);

// Subscriber side
// サブスクライバー側
topic.subscribe(callback);
// or
auto data = topic.latest();

トピック一覧

発行元	トピック名	レート	購読者
センシング	`sensor.imu`	400Hz	状態推定、ログ
センシング	`sensor.tof`	30Hz	状態推定、離着陸MGR、ログ
センシング	`sensor.flow`	100Hz	状態推定、ログ
センシング	`sensor.mag`	25Hz	状態推定、ログ
センシング	`sensor.baro`	50Hz	状態推定、ログ
センシング	`sensor.power`	10Hz	フェイルセーフ、ログ
状態推定	`estimate.state`	400Hz	制御、テレメトリ、ログ
状態管理	`system.mode`	イベント	制御、通知、ログ
コマンド処理	`command.setpoint`	50Hz	制御、ログ
制御	`control.output`	400Hz	アクチュエーション、ログ
アクチュエーション	`actuator.motor`	400Hz	ログ
フェイルセーフ	`system.alert`	イベント	状態管理、通知

トピック追加はコンパイル時のトピック定義ファイルに1行追加で対応
各コンポーネントは内部で加工値トピックを追加発行可能（例: estimate.imu_filtered）

データ型定義

// =============================================================
// Sensor topics (raw data only)
// センサトピック（生値のみ — フィルタは購読者側で実施）
// =============================================================

struct ImuData {              // sensor.imu (400Hz)
    float accel[3];           // Accelerometer [m/s²]
    float gyro[3];            // Gyroscope [rad/s]
    float temperature;        // Chip temperature [°C]
    uint32_t timestamp;       // Microseconds [us]
};

struct TofData {              // sensor.tof (30Hz)
    float distance;           // Distance [m]
    uint8_t status;           // Sensor status code
    bool valid;               // Data validity flag
    uint32_t timestamp;       // [us]
};

struct FlowData {             // sensor.flow (100Hz)
    int16_t dx, dy;           // Displacement [counts]
    uint8_t squal;            // Surface quality
    uint32_t timestamp;       // [us]
};

struct MagData {              // sensor.mag (25Hz)
    float mag[3];             // Magnetic field [uT]
    uint32_t timestamp;       // [us]
};

struct BaroData {             // sensor.baro (50Hz)
    float pressure;           // Pressure [Pa]
    float temperature;        // Temperature [°C]
    float altitude;           // Pressure-derived altitude [m]
    uint32_t timestamp;       // [us]
};

struct PowerData {            // sensor.power (10Hz)
    float voltage;            // Battery voltage [V]
    float current;            // Current draw [mA]
    float power;              // Power consumption [mW]
    uint32_t timestamp;       // [us]
};

// =============================================================
// Estimation topics
// 推定トピック
// =============================================================

struct StateEstimate {        // estimate.state (400Hz)
    float attitude[4];        // Quaternion [w,x,y,z]
    float position[3];        // Position [m] NED
    float velocity[3];        // Velocity [m/s] NED
    float gyro_bias[3];       // Gyro bias estimate [rad/s]
    float accel_bias[3];      // Accel bias estimate [m/s²]
    uint8_t sensor_mask;      // Active sensor bitmask
    uint32_t timestamp;       // [us]
};

// =============================================================
// Command topics
// コマンドトピック
// =============================================================

struct CommandSetpoint {      // command.setpoint
    float throttle;           // Throttle [0..1]
    float roll;               // Roll command [-1..1]
    float pitch;              // Pitch command [-1..1]
    float yaw;                // Yaw command [-1..1]
    uint8_t source;           // Input source ID
    uint32_t timestamp;       // [us]
};

// =============================================================
// Control topics
// 制御トピック
// =============================================================

struct ControlOutput {        // control.output (400Hz)
    float thrust;             // Total thrust [N]
    float torque[3];          // Torque [Nm] roll, pitch, yaw
    uint32_t timestamp;       // [us]
};

// =============================================================
// Actuation topics
// アクチュエーショントピック
// =============================================================

struct MotorOutput {          // actuator.motor (400Hz)
    float duty[4];            // Motor duty [0..1] M1-M4
    uint32_t timestamp;       // [us]
};

// =============================================================
// System topics
// システムトピック
// =============================================================

struct SystemMode {           // system.mode (event-driven)
    uint8_t state;            // FlightState enum value
    uint8_t sub_mode;         // FlightMode enum value
    bool armed;               // Armed flag (derived from state)
    uint32_t timestamp;       // [us]
};

struct SystemAlert {          // system.alert (event-driven)
    uint8_t type;             // Alert type enum
    uint8_t severity;         // Severity level
    uint32_t timestamp;       // [us]
};

4. 状態機械設計

FAILSAFEの位置づけ

FAILSAFEは状態ではなくイベントとして設計する。

フェイルセーフコンポーネント: 異常を検出 → system.alert を発行
                                              ↓
状態管理コンポーネント: alert を購読 → 判断 → 既存モードへの遷移を実行
                                              ↓
制御/離着陸マネージャー: 遷移先のモードに従って動作

異常	フェイルセーフが検出	状態管理が判断	結果
通信途絶	`alert: COMM_LOST`	ホバー維持 → LANDING	離着陸MGRが自動着陸
衝撃	`alert: IMPACT`	→ IDLE_GROUND	即DISARM
低電圧	`alert: LOW_BATTERY`	変化なし	通知がブザー鳴らす
USB給電	`alert: USB_POWER`	ARM禁止	—
ESKF発散	`alert: ESKF_DIVERGED`	変化なし	ESKFリセット

状態遷移の実装方針

状態管理コンポーネントが唯一の遷移実行者
遷移時にonExit(旧状態)/onEnter(新状態)コールバックを実行
コールバック内でリセット処理を集約（PIDクリア、ESKFリセット等）
状態管理タスクの動作不具合はフェイルセーフが検知可能な構造とする

5. データフロー設計

メインパイプライン

sensor.imu (400Hz)
    │ Lock-free Ring
    ▼
ImuTask [状態推定]
    │ predict (400Hz) + update (各センサレートで非同期)
    │
    ├── sensor.tof (30Hz)   ← FreeRTOS Queue
    ├── sensor.flow (100Hz) ← FreeRTOS Queue
    ├── sensor.mag (25Hz)   ← FreeRTOS Queue
    └── sensor.baro (50Hz)  ← FreeRTOS Queue
    │
    ▼ estimate.state (共有メモリ + Task Notify)
    │
ControlTask [制御 + アクチュエーション]
    │ command.setpoint を参照
    │ control.output → actuator.motor
    ▼
モーター出力

同期方式

IMU → 推定 → 制御: IMUタスクからTask Notificationで制御タスクを起床（400Hz同期）
他センサ → 推定: 非同期。データが到着した周期のみ観測更新
全データ → ログ: Lock-free Ring Bufferで全サンプル保持

コマンドフロー

ESP-NOW ──┐
UDP/API ──┤
          ├──→ CommTask [通信 + コマンド処理]
SBUS ─────┘         │
(将来)               ▼ command.setpoint
                     │
              ControlTask [制御]
                     ↑
              ナビゲーター（自律モード時、将来）

システムフロー

sensor.power ──→ PowerTask [フェイルセーフ]
                        │ system.alert
                        ▼
                 StateTask [状態管理]
                        │ system.mode
                        ▼
                 NotifyTask [通知] ──→ LED/ブザー（HAL直接操作）

ログフロー

全トピック ──→ LogTask [データロガー]
                   ├── Telemetry: UDP送信（50Hz間引き）
                   ├── Data Stream: UDP/USB送信（全レート）
                   └── Blackbox: Flash書き込み（リングバッファ）

6. タスク設計

タスク一覧

タスク	周期	優先度	スタック	含むコンポーネント
ImuTask	400Hz	24	16KB	センシング(IMU) + 状態推定
ControlTask	400Hz(IMU同期)	23	8KB	制御 + アクチュエーション
StateTask	イベント駆動	22	4KB	状態管理
FlowTask	100Hz	20	8KB	センシング(OptFlow)
MagTask	25Hz	18	8KB	センシング(Mag)
BaroTask	50Hz	16	8KB	センシング(Baro)
CommTask	50Hz	15	4KB	通信 + コマンド処理
TofTask	30Hz	14	8KB	センシング(ToF) + 離着陸マネージャー
TelemetryTask	50Hz	13	4KB	テレメトリ
PowerTask	10Hz	12	4KB	センシング(Power) + フェイルセーフ
ButtonTask	50Hz	10	4KB	ボタン入力
NotifyTask	30Hz	8	4KB	通知(LED/ブザー)
CLITask	20Hz	5	8KB	CLI + パラメータ
LogTask	非同期	5	4KB	データロガー + Blackbox

統合の理由

統合	理由
IMU + 状態推定	400Hzで密結合、タスク切替コスト削減
制御 + アクチュエーション	制御出力を即モーター反映、安全チェックも同タスク
通信 + コマンド処理	受信と解釈は密接
ToF + 離着陸マネージャー	ToFが離着陸判定の主入力
Power + フェイルセーフ	電圧監視が主な異常検出源

独立タスクの理由

タスク	理由
StateTask	再構築の核心。モード遷移を一元管理。イベント駆動で即応
LogTask	記録失敗が制御系に影響してはならない。非同期で独立動作
TelemetryTask	通信遅延が制御系に波及しない

タスク非割当のコンポーネント

コンポーネント	方式	理由
キャリブレーション管理	状態管理のonEnterコールバックから呼ばれる	INIT/IDLE時のみ動作、常駐不要
ナビゲーター	将来追加時に独立タスクとして追加	初期実装では構造のみ

vehicle_new Architecture Design

1. Overview

This document defines the architecture design of vehicle_new, based on the requirements definition (requirements.md). It covers five sub-phases:

Sub-phase	Content
3-1. Responsibility Assignment	14 component definitions
3-2. Interface Design	Lightweight Pub-Sub, topic definitions, data types
3-3. State Machine Design	State transition implementation policy
3-4. Data Flow Design	Data flow and synchronization
3-5. Task Design	FreeRTOS task mapping

2. Responsibility Assignment (14 Components)

Layered Architecture

┌─────────────────────────────────────────────────┐
│  Application Layer    Tasks: StateTask, etc.     │
├─────────────────────────────────────────────────┤
│  Service Layer        State Mgr, Notify, Log     │
├─────────────────────────────────────────────────┤
│  Algorithm Layer      Estimation, Control, Filter│
├─────────────────────────────────────────────────┤
│  HAL Layer            IMU, Motor, LED, ToF, etc. │
├─────────────────────────────────────────────────┤
│  Hardware             ESP32-S3 peripherals       │
└─────────────────────────────────────────────────┘

Component List

#	Component	Responsibility	Layer
1	Sensing	Read sensor data, publish to topics	HAL
2	State Estimation	Estimate attitude/position/velocity (replaceable)	Algorithm
3	State Management	Mode transitions, ARM permission, onExit/onEnter callbacks	Service
4	Failsafe	Anomaly detection, system.alert publishing (higher priority)	Service
5	Takeoff/Landing Mgr	Ground/air detection, TAKEOFF/LANDING orchestration	Service
6	Control	Setpoint tracking computation (replaceable)	Algorithm
7	Actuation	Mixer + safety check + motor output	HAL
8	Command Processing	Absorb all input sources, normalize, arbitrate → setpoint	Service
9	Communication	ESP-NOW/UDP/WiFi/TCP send/receive (physical layer)	HAL
10	Navigator	Waypoints, path planning (future)	Algorithm
11	Calibration Mgr	Bias measurement, storage, application (callback-driven)	Service
12	Parameters	Parameter storage, modification, persistence	Service
13	Data Logger	Telemetry/Data Stream/Blackbox	Service
14	Notification	LED/buzzer state display (direct HAL access)	Service

Design Principles

Separate detection from decision: Sensing reports facts (publish), State Management decides
Unified interfaces: Control and State Estimation are replaceable via unified interfaces
Callback consolidation: Reset processing during state transitions consolidated in onExit/onEnter
Loose coupling: Components communicate via Pub-Sub topics, no direct dependencies

3. Interface Design

Communication Method: Lightweight Pub-Sub

Custom design optimized for StampFly constraints .

Characteristics: - Intra-MCU task communication only (no IPC needed) - No serialization (direct struct memory sharing) - All topics determined at compile time (no dynamic creation) - Internal implementation varies by data flow characteristics

Internal Implementation Selection:

Data Flow	Internal Method	Reason
IMU → Estimation	Lock-free SPSC Ring Buffer	ISR-safe, zero-loss at 400Hz
ToF/Flow/Mag/Baro → Estimation	FreeRTOS Queue	Low rate, simple and sufficient
Estimate → Control	Shared memory + Task Notification	Latest value only, minimal latency
All data → Logger	Lock-free Ring Buffer	Full sample retention, zero-loss
Estimate/Mode → Telemetry	Shared memory (latest value)	50Hz decimation, stale OK

Topic List

Publisher	Topic	Rate	Subscribers
Sensing	`sensor.imu`	400Hz	Estimation, Logger
Sensing	`sensor.tof`	30Hz	Estimation, TL Manager, Logger
Sensing	`sensor.flow`	100Hz	Estimation, Logger
Sensing	`sensor.mag`	25Hz	Estimation, Logger
Sensing	`sensor.baro`	50Hz	Estimation, Logger
Sensing	`sensor.power`	10Hz	Failsafe, Logger
Estimation	`estimate.state`	400Hz	Control, Telemetry, Logger
State Mgr	`system.mode`	Event	Control, Notification, Logger
Command	`command.setpoint`	50Hz	Control, Logger
Control	`control.output`	400Hz	Actuation, Logger
Actuation	`actuator.motor`	400Hz	Logger
Failsafe	`system.alert`	Event	State Mgr, Notification

Adding topics requires only one line in the compile-time topic definition file
Components can publish additional processed-data topics (e.g., estimate.imu_filtered)

Data Type Definitions

See Section 3 of the Japanese version for complete struct definitions.

4. State Machine Design

FAILSAFE as Event

FAILSAFE is designed as an event, not a state.

Failsafe component: detect anomaly → publish system.alert
                                          ↓
State Management: subscribe alert → decide → execute transition to existing mode
                                          ↓
Control / TL Manager: operate according to target mode

Anomaly	Failsafe Detects	State Mgr Decides	Result
Comm loss	`alert: COMM_LOST`	Hover hold → LANDING	TL Mgr auto-lands
Impact	`alert: IMPACT`	→ IDLE_GROUND	Immediate DISARM
Low battery	`alert: LOW_BATTERY`	No change	Notification buzzer
USB power	`alert: USB_POWER`	ARM prohibited	—
ESKF divergence	`alert: ESKF_DIVERGED`	No change	ESKF reset

5. Data Flow Design

Main Pipeline

sensor.imu (400Hz)
    │ Lock-free Ring
    ▼
ImuTask [Estimation]
    │ predict (400Hz) + update (async per sensor rate)
    │
    ├── sensor.tof (30Hz)   ← FreeRTOS Queue
    ├── sensor.flow (100Hz) ← FreeRTOS Queue
    ├── sensor.mag (25Hz)   ← FreeRTOS Queue
    └── sensor.baro (50Hz)  ← FreeRTOS Queue
    │
    ▼ estimate.state (Shared memory + Task Notify)
    │
ControlTask [Control + Actuation]
    │ References command.setpoint
    │ control.output → actuator.motor
    ▼
Motor output

Synchronization

IMU → Estimation → Control: Task Notification from IMU task wakes Control task (400Hz sync)
Other sensors → Estimation: Asynchronous. Observation update only when data arrives
All data → Logger: Lock-free Ring Buffer retains all samples

6. Task Design

Task List

Task	Rate	Priority	Stack	Components
ImuTask	400Hz	24	16KB	Sensing(IMU) + Estimation
ControlTask	400Hz(IMU sync)	23	8KB	Control + Actuation
StateTask	Event-driven	22	4KB	State Management
FlowTask	100Hz	20	8KB	Sensing(OptFlow)
MagTask	25Hz	18	8KB	Sensing(Mag)
BaroTask	50Hz	16	8KB	Sensing(Baro)
CommTask	50Hz	15	4KB	Communication + Command Processing
TofTask	30Hz	14	8KB	Sensing(ToF) + TL Manager
TelemetryTask	50Hz	13	4KB	Telemetry
PowerTask	10Hz	12	4KB	Sensing(Power) + Failsafe
ButtonTask	50Hz	10	4KB	Button input
NotifyTask	30Hz	8	4KB	Notification(LED/Buzzer)
CLITask	20Hz	5	8KB	CLI + Parameters
LogTask	Async	5	4KB	Data Logger + Blackbox

Components Without Dedicated Tasks

Component	Method	Reason
Calibration Mgr	Called from State Mgr onEnter callback	Active only during INIT/IDLE
Navigator	Future: add as independent task	Structure only in initial implementation
